金属塗装(金属焼付塗装)実績

金属塗装(金属焼付塗装)実績の紹介 [塗装実績の一覧]

当社では、毎月お客様のご了承の上、塗装実績をご紹介しております。

塗装に関するご質問等ありましたら、どうぞお問い合わせフォーム、またはお電話にてご連絡下さいませ。

お問い合わせ先

・電話:049-266-5800(担当:上野)
・受付時間:10:00-17:00(平日)
お問い合わせフォームはこちら

カメラ部品   2012:05:11:15:17:33

写真でもお分かりのように、ネジ部のマスキングはネジを利用し、また専用マスキング治具を製作してマスキングをしています。作業的には部品組立と同じ作業レベルです。
ネジ部も多くとても時間を要します。
塗装作業に比べて、手間ひまがかかりますが精度を高める必要からでしょう。
屋外でも使用されるために耐候性を考慮し、密封性が求められます。
嵌合もピッタリ合わせなければならないので鋳造段階でも精度が求められている製品です。
塗装も3層仕上げで耐候性を強化しています。
プラスチック製のものもありますが、用途は防犯監視用のカメラ、強固な仕上げにするため金属製にしたのでしょう。

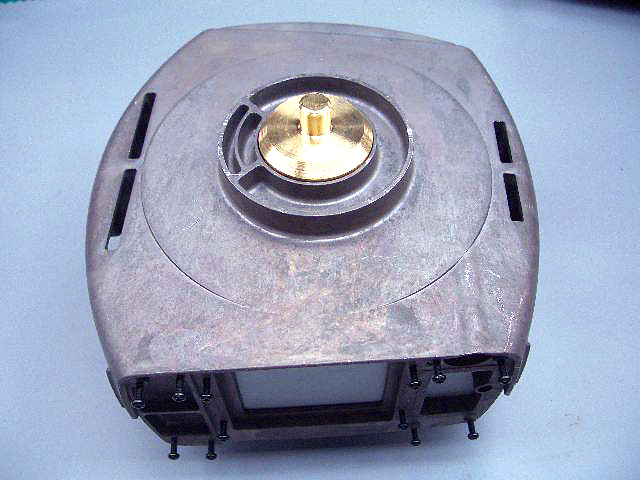

《塗装前》

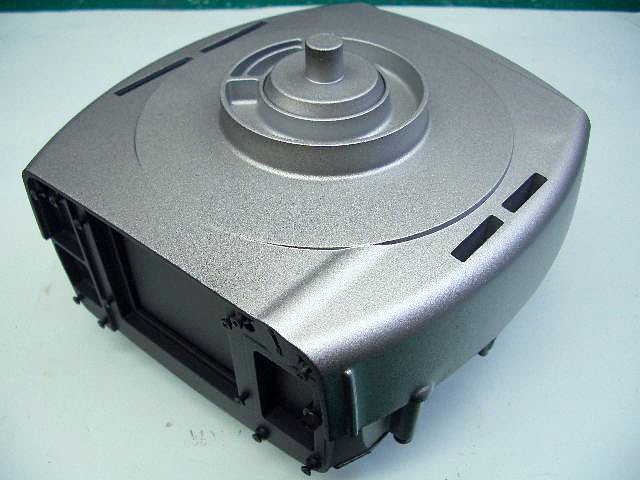

《塗装後》
2012年5月塗装実績 カメラ部品 塗装前 2012年5月塗装実績 カメラ部品 塗装後
  • 素材 アルミダイカスト
  • 化成皮膜 3価クロメート
  • 3回塗り
  • 下塗り プライマー クロ 塗膜性能表 No11に該当 焼付温度 170℃×20分
  • 中塗り プラサフ 塗膜性能表 No20に該当 焼付温度 160℃×20分
  • 上塗り メタリックシルバー アクリル樹脂 塗膜性能表 No2に該当 焼付温度 170℃×20分

鉄道車両 ハンガー部品   2012:04:12:09:41:07

鉄道車両に使われる製品です。
グレー色の塗装は一回で仕上がりますが、ホワイト色は、隠蔽力を出すために2回塗りとなります。
彩度の高い色、例えば黄色、赤、白等、色をきれいに発色するためには素地の色を反映させないようにする必要もあり2回塗りで仕上げます。
色は光の反射で目に映ります。
従い、鮮やかに発色させるためにも膜厚を稼ぐ必要があります。
車両の窓側に設置され上着等の服が掛けられるようにするのでしょう。

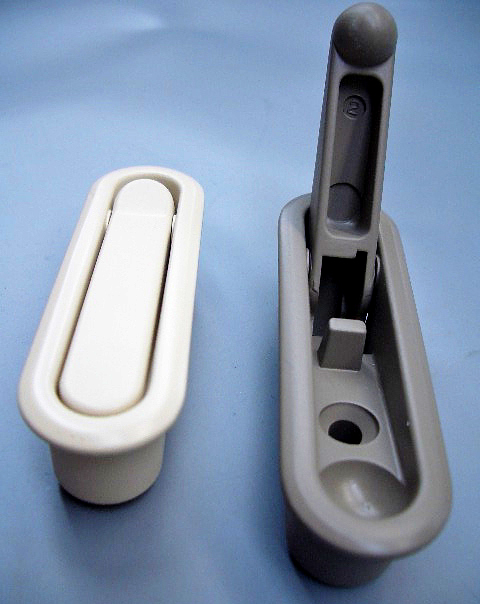

2012年4月塗装実績 車両 ハンガー部品
  • 素材 アルミダイカスト
  • 化成皮膜 3価クロメート
  • アクリル樹脂 塗膜性能表 No2に該当
  • グレーのタイプは1回塗り
  • ホワイトのタイプは2回塗り
  • 焼付温度 170℃×20分

ゴルフ パターのヘッド   2012:03:13:13:16:54

ホームページを通じて個人様のご依頼でした。
ゴルフをやっている方はお分かりかと思いますが、パターはフィーリングがとても重要視されます。
自分の持つフィーリングにフィットしませんとタッチ、距離感などに影響が出て良いパットが打てません。

ご依頼主様、長く使っているお気に入りのパターなのでしょう。
新しいパターを購入せず、塗装のご依頼でした。
ホームページを通じて個人様からのご依頼で塗装を致したこと度々ありますが、是非にとの思い、パターに並々ならぬ愛着をお持ちのようでしたのでお引き受けいたしました。
塗装し、また色差しをゴールドにしたので、下地の黒に色差しのゴールドが映えて、仕上がりがよく大変喜ばれました。塗装をすれば新品同様です。
当社としても、喜んでいただき嬉しく感じた次第です。
2012年3月塗装実績 ゴルフ パターのヘッド 2012年3月塗装実績 ゴルフ パターのヘッド 2012年3月塗装実績 ゴルフ パターのヘッド
  • 素材 鉄
  • 旧塗膜を剥離
  • 下塗り 黒 プライマー 塗膜性能表 No11に該当 焼付温度:170℃×20分
  • 中塗り 2回塗り アクリル樹脂 5分艶 塗膜性能表 No2に該当 焼付温度:160℃×20分
  • 上塗り アクリル樹脂 クリアー 塗膜性能表 No2に該当 焼付温度:170℃×20分
  • 色差し 3ヵ所 ゴールド
  • 膜厚 底面35μ 天面60μ
  • 打球面 マスキング 塗装無

カッター部品 ハンドル、本体   2012:02:13:16:02:32

前月同様、カッター部品、この形状の部品は初めてです。
新型のようです。
形が違うことで性能が上がったのでしょうか。色も緑でとても鮮やかに見えます。
色で商品の印象などが違ってきます。
分野は違いますが、自動車などは付加価値を高めるためにも、塗装工程はとても大事な作業として取り組まれています。
《塗装前》 《塗装後》
2012年2月塗装実績 カッター部品 塗装前 2012年2月塗装実績 カッター部品 塗装後
《塗装前》 《塗装後》
2012年2月塗装実績 カッター部品 塗装前 2012年2月塗装実績 カッター部品 塗装後
  • 一回塗り
  • 静電塗装
  • 素材 アルミダイカスト
  • 化成皮膜 ノンクロムタイプ
  • 塗料 メラミン樹脂 グリーン 塗膜性能表No1に該当
  • 焼付温度:170℃×20分
  • 膜厚 18~20μ

カッター部品 本体 ハンドル   2012:01:20:16:41:54

以前クリーム色の塗装をご紹介しましたが、今回の製品は赤色の仕上げたものです。
この製品ですが、ある時突然にハジキ不良が出るようになり、原因を調べる必要が有ったのですが、当社へ納入される前の製造工程の把握が困難だったので、前処理工程の諸条件を変え対策しました。

4Mの変化、「人、機械、材料、方法」等で変化があったのは間違いないと思われますが、取引先製造工程の内容まではなかなか把握できない面もあり、当社にて不具合を解消する必要が起こります。
このような時、その都度、各工程にて不具合を解消する手立てを講じています。
現在は、塗装工程にも対策を立て、塗料に「ハジキ防止」の添加剤をいれ塗装しています。
2012年1月塗装実績 カッター部品 本体 ハンドル
  • 1回塗り
  • 静電塗装
  • 素材 アルミダイカスト
  • 化成皮膜 ノンクロムタイプ メラミン樹脂 赤 塗膜性能表No1に該当
  • 焼付温度:170℃×20分
  • 膜厚 18~20μ

更新通知の登録・解除

『金属塗装実績』の更新をメールでお知らせいたします。 メールを希望される場合はメールアドレスを入力し“登録”をクリックしてください。

過去の塗装実績

塗装アイテム

ATOM最新塗装実績のフィード
